TWIN ARM ATC · HMC · CHAIN TYPE

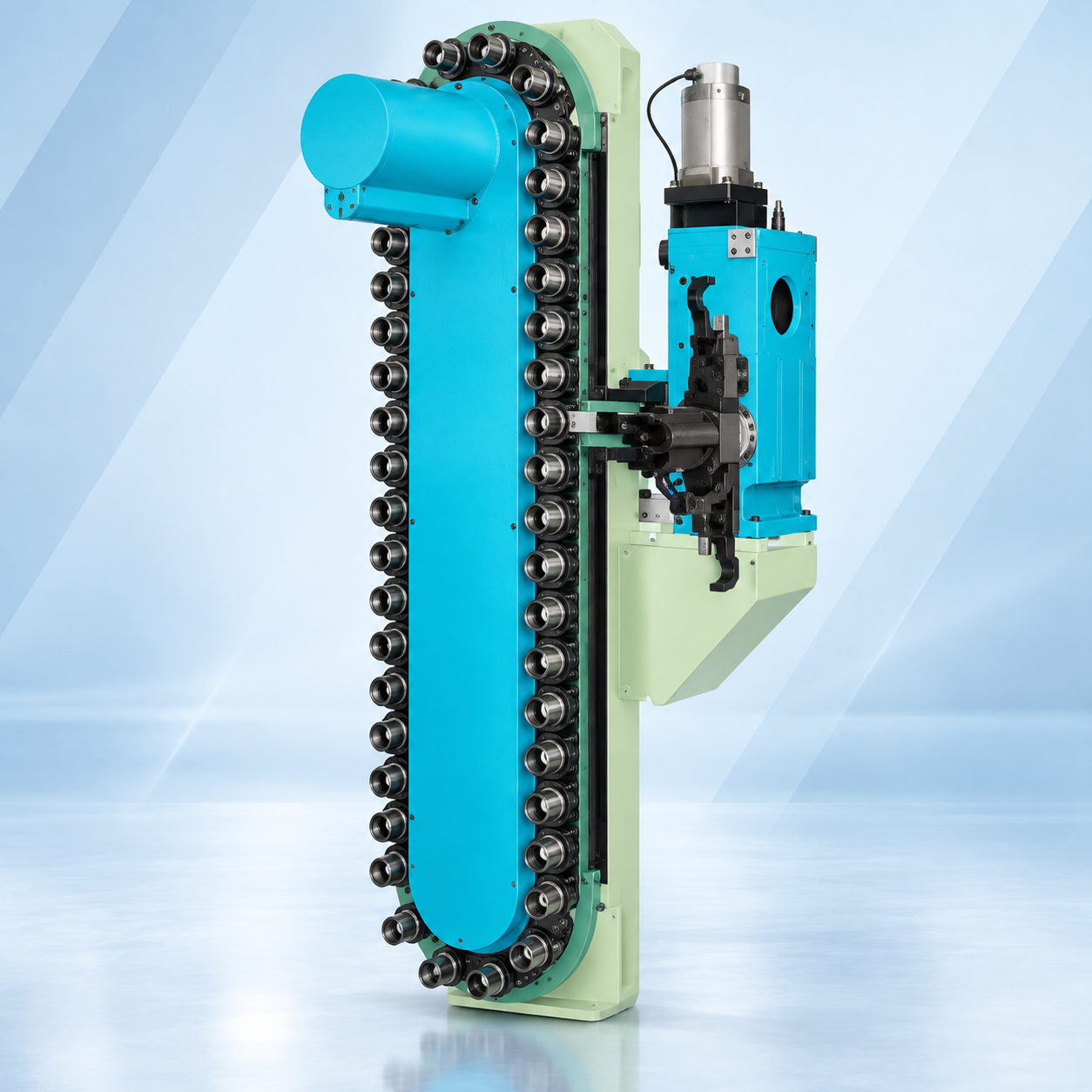

Цепные ATC для HMC
Цепные магазины PRAGATI для горизонтальных обрабатывающих центров с горизонтальной или вертикальной компоновкой.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Модельный ряд
| Компоновка | Размер | Ёмкость | Макс. Ø | Длина / масса | Смена | Рука | Конусы |
|---|---|---|---|---|---|---|---|
| Горизонтальная | 40 | 40 / 60 | 75 мм | 300 мм / 8 кг | 1,4 с | 225 / 250, 275 мм | BT / ISO / CAT / HSK |
| Вертикальная | 40 | 40 / 60 / 80 | 80 мм | 400 мм / 8 кг | 1,4 с | 225 / 250-300 мм | BT / ISO / CAT / HSK |
| Вертикальная | 50 | 40 | 125 мм | 400 мм / 20 кг | 3,0 с | 325 / 300, 350 мм | BT / ISO / CAT / HSK |
КОМПОНОВКА
Под пространство станка
Горизонтальное или вертикальное положение цепи выбирается с учётом колонны, паллетного узла и зоны обслуживания.
- Несколько вариантов ориентации
- Ёмкость до 80 позиций
- Конусы 40 и 50
- Интеграция с двухзахватной рукой
Подобрать ATC под ваш станок
Пришлите тип станка, конус шпинделя, требуемую ёмкость магазина и параметры инструмента.
