POWER CHUCKS · HPC SERIES
Силовые токарные патроны PRAGATI
Высокоскоростные самоцентрирующиеся трёхкулачковые патроны с проходным отверстием для обработки прутка. Пять типоразмеров от HPC135 до HPC304.
ОСОБЕННОСТИ
Для высокоскоростной токарной обработки
Универсальная трёхкулачковая конструкция обеспечивает автоматическое центрирование детали. Сквозное отверстие позволяет подавать прутковый материал через шпиндель.
- Стандартная трёхкулачковая схема
- Самоцентрирующаяся конструкция
- Проходное отверстие для подачи прутка
- Работа на частоте до 7000 об/мин
- Подбор согласованного гидроцилиндра серии PHS
ВАРИАНТЫ ИСПОЛНЕНИЯ
Сравнение моделей HPC
| Модель | Проходное отверстие | Диапазон зажима | Ход кулачка | Усилие зажима | Тяговое усилие | Макс. скорость | Момент инерции | Гидроцилиндр | Макс. давление |
|---|---|---|---|---|---|---|---|---|---|
| HPC135 | 33 мм | 10-135 мм | 5,4 мм | 36 кН / 3700 кгс | 1780 кгс | 7000 об/мин | 0,015 кг·м² | PHS-1036 | 3,4 МПа / 34 кгс/см² |
| HPC165 | 45 мм | 15-169 мм | 6,5 мм | 54 кН / 5500 кгс | 2000 кгс | 6000 об/мин | 0,046 кг·м² | PHS-1246 | 2,8 МПа / 28 кгс/см² |
| HPC210 | 52 мм | 13-210 мм | 8,4 мм | 80 кН / 8100 кгс | 4000 кгс | 5000 об/мин | 0,141 кг·м² | PHS-1552 | 2,6 МПа / 26 кгс/см² |
| HPC254 | 75 мм | 16-254 мм | 8,2 мм | 120 кН / 12 200 кгс | 6000 кгс | 4200 об/мин | 0,339 кг·м² | PHS-1875 | 2,7 МПа / 27 кгс/см² |
| HPC304 | 91 мм | 34-304 мм | 11,5 мм | 144 кН / 14 600 кгс | 5608 кгс | 3500 об/мин | 0,738 кг·м² | PHS-2091 | 2,7 МПа / 27 кгс/см² |
Предельные параметры должны уточняться для конкретной детали, кулачков и условий вращения.

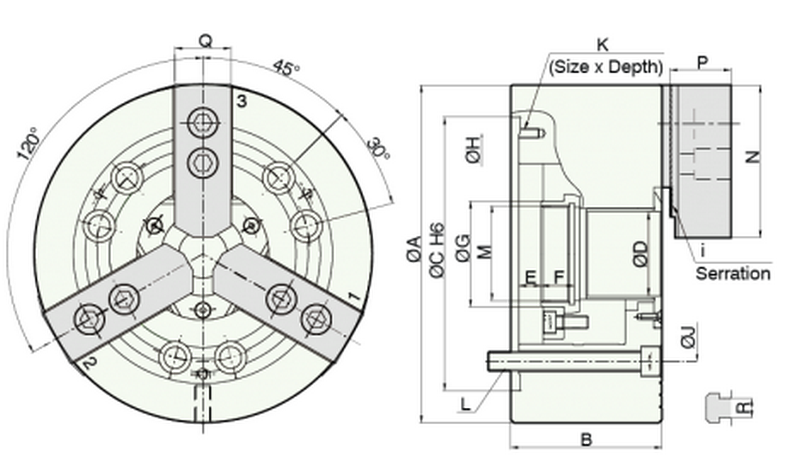

УСТАНОВОЧНЫЕ РАЗМЕРЫ
Габариты и присоединительные размеры
| Размер | HPC135 | HPC165 | HPC210 | HPC254 | HPC304 |
|---|---|---|---|---|---|
| ØA, мм | 135 | 169 | 210 | 254 | 304 |
| ØB, мм | 61 | 82 | 92 | 100 | 110 |
| ØC, мм | 110 | 140 | 170 | 220 | 220 |
| ØD, мм | 33 | 45 | 52 | 75 | 91 |
| E max, мм | 1 | 12 | 9 | 5,2 | 13 |
| E min, мм | -10 | -3 | -8 | -12 | -12 |
| F, мм | 17,4 | 17,8 | 19 | 24 | 25 |
| ØG, мм | 48,5 | 59 | 66 | 86 | 100 |
| H, мм | — | 116 | 150 | 190 | 190 |
| J, мм | 82,6 | 104,8 | 133,4 | 171,4 | 171,4 |
| K | — | M6×10 | M6×12 | M8×15 | M8×20 |
| L | 3-M10×60 | 6-M10×80 | 6-M12×100 | 6-M16×100 | 6-M16×100 |
| M max | M45×2P | M55×2P | M60×2P | M80×2P | M100×2P |
| N, мм | 49,5 | 66 | 95 | 110 | 108 |
| P, мм | 23 | 28 | 38 | 42 | 50 |
| Q, мм | 26 | 31 | 39 | 41 | 50 |
| R, мм | 10 | 12 | 14 | 16 | 21 |
ПОДБОР КОМПЛЕКТА
Патрон и согласованный цилиндр
Модель патрона выбирается совместно с гидроцилиндром с учётом диаметра шпинделя, проходного отверстия, массы детали, оборотов и необходимого усилия зажима.
- HPC135 — цилиндр PHS-1036
- HPC165 — цилиндр PHS-1246
- HPC210 — цилиндр PHS-1552
- HPC254 — цилиндр PHS-1875
- HPC304 — цилиндр PHS-2091
Подобрать силовой патрон PRAGATI
Пришлите модель станка, параметры шпинделя, диаметр детали, рабочие обороты и требуемое усилие зажима.
