TWIN ARM ATC · VMC · DRUM TYPE

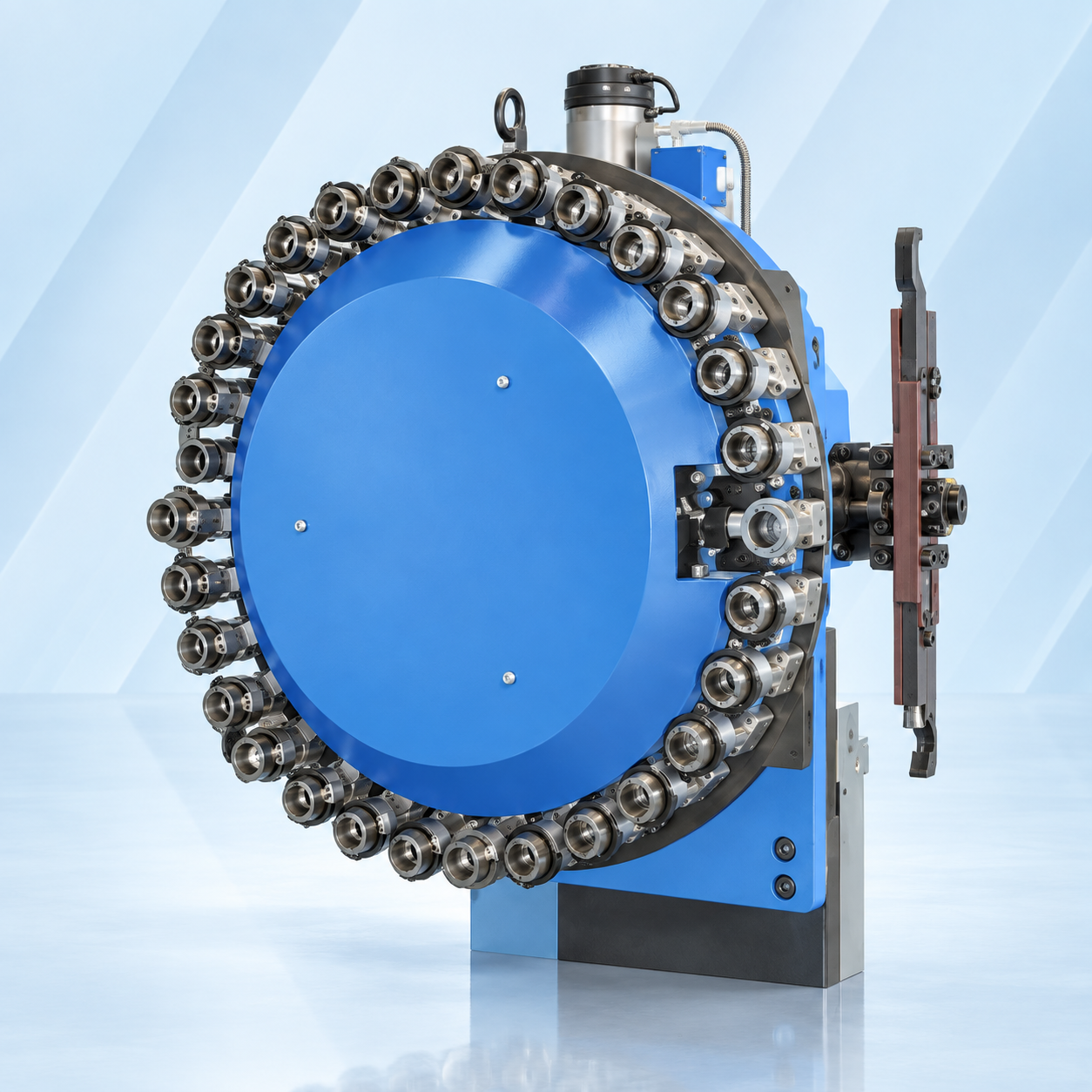

Барабанные ATC для VMC
Двухзахватные автоматические сменщики с барабанным магазином для вертикальных обрабатывающих центров. Размеры конуса 30, 40 и 50.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Модельный ряд
| Размер | Ёмкость | Макс. Ø | Длина | Масса | Смена | Рука: стандарт / опции | Конусы |
|---|---|---|---|---|---|---|---|
| 30 | 20 / 30 | 63 мм | 200 мм | 5 кг | 1,1 с | 225 / 175, 200 мм | BT / ISO / CAT / HSK / CAPTO |
| 40 | 20 / 24 / 30 / 40 | 75-80 мм | 300 мм | 8 кг | 1,4 с | 225 / 250-325 мм | BT / ISO / CAT / HSK / CAPTO |
| 50 | 20 / 24 / 30 | 125 мм | 400 мм | 20 кг | 3,0 с | 300 / 325-400 мм | BT / ISO / CAT / HSK / CAPTO |
ПРИМЕНЕНИЕ
Для серийных VMC
Компактная круглая компоновка подходит для станков, где важны небольшая занимаемая площадь и быстрый доступ к инструменту.
- Двухзахватная рука
- Стандартизованные длины манипулятора
- Несколько стандартов оправок
- Подбор под массу и длину инструмента
Подобрать ATC под ваш станок
Пришлите тип станка, конус шпинделя, требуемую ёмкость магазина и параметры инструмента.
