Гидравлические цилиндры PRAGATI серии P

Проходные вращающиеся цилиндры для привода силовых токарных патронов. Пять моделей с максимальным тяговым усилием от 870 до 3870 кг.

Подобрать цилиндр Характеристики

Проходной гидравлический цилиндр PRAGATI серии P

КОНСТРУКЦИЯ

Компактный проходной цилиндр

Бесконтактное вращающееся соединение уменьшает нагрев и потребность в обслуживании. Алюминиевый корпус ускоряет отвод тепла при работе на высоких оборотах.

Пять моделей для различных проходных отверстий
Вращающееся соединение с низким трением
Компактный алюминиевый корпус
Скорость вращения до 4700 об/мин
Исполнения с коллектором СОЖ и без него

Важное требование безопасностиЦилиндры серии P не имеют встроенных обратных клапанов, защищающих от случайной потери давления масла. Необходимость внешних средств защиты определяется применением; при необходимости в гидросхеме следует предусмотреть реле давления, гидроаккумулятор или другое подходящее решение.

ВАРИАНТЫ ИСПОЛНЕНИЯ

Технические характеристики серии P

Модель	Макс. тяговое усилие	Площадь поршня	Ход поршня	Макс. скорость	Утечка при 30 бар и 50 °C	Масса
P-30	870 кг	32,3 см²	15 мм	4000 об/мин	1	12 кг
P-50	1370 кг	50,6 см²	20 мм	4000 об/мин	1,5	15 кг
P-80	2200 кг	82,4 см²	20 мм	4200 об/мин	2	22 кг
P-110	3000 кг	111,3 см²	25 мм	4700 об/мин	3	29 кг
P-140	3870 кг	143,2 см²	35 мм	2500 об/мин	4,5	36 кг

Значения утечки перенесены из исходного технического листа; единица измерения в таблице производителя не обозначена однозначно.

870-3870 кг тяговое усилие

15-35 мм ход поршня

2500-4700 частота вращения, об/мин

12-36 кг масса цилиндра

УСТАНОВОЧНЫЕ РАЗМЕРЫ

Габариты и присоединительные размеры

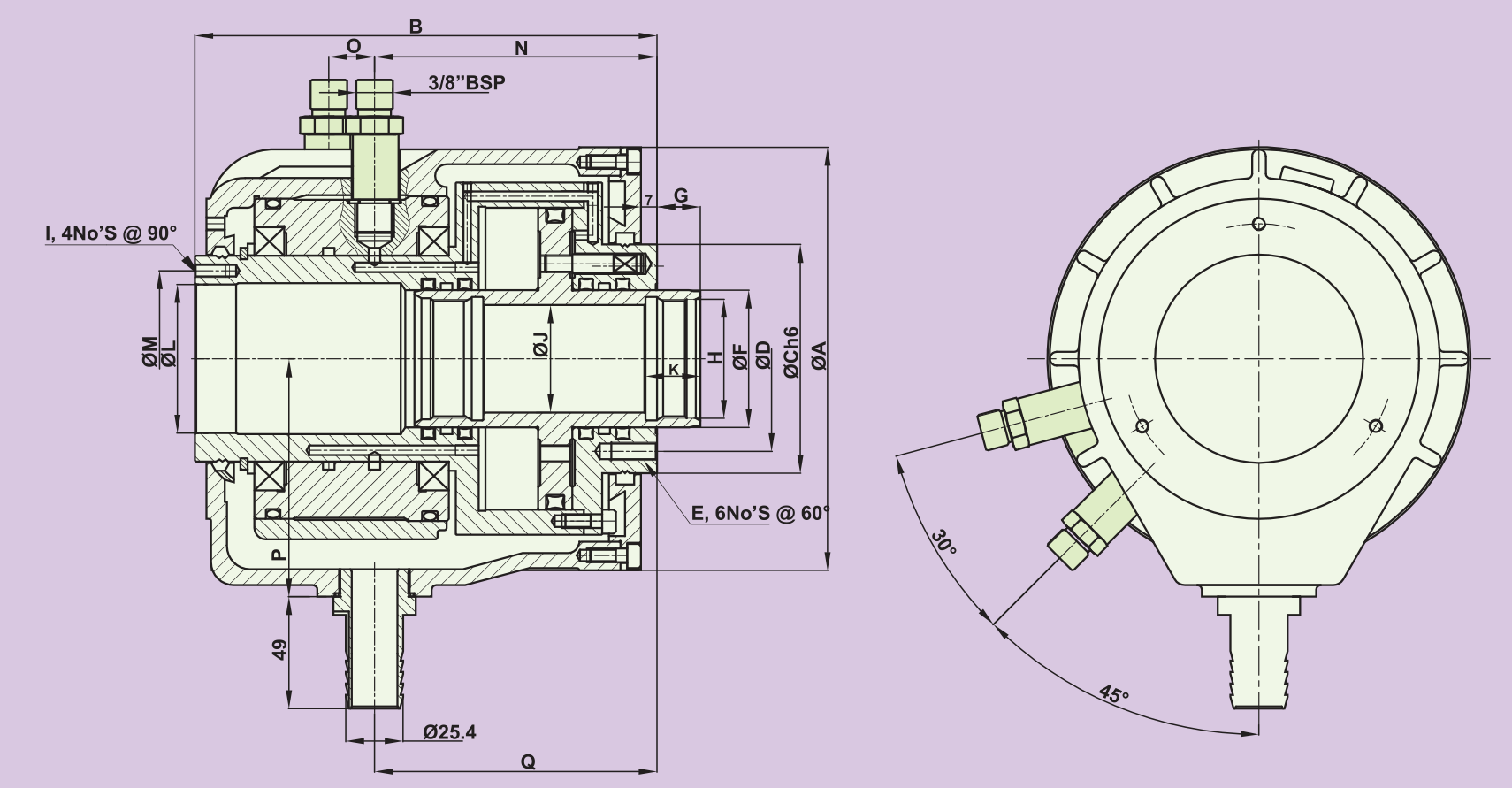

Габаритный чертёж цилиндров PRAGATI серии P

Размер	P-30	P-50	P-80	P-110	P-140
ØA H8, мм	107	140	165	185	212
ØB H8, мм	173	200	200	206	235
ØC h6, мм	60	70	82	100	125
E	M6	M8	M8	M8	M8
ØF f7, мм	28	36	40	60	82
ØG, мм	10	14	15	19	20
ØH	1/2″ BSP	3/4″ BSP	1″ BSP	M52,2×1,5	2 1/2″ BSP
I	M5	M5	M5	M6	M6
ØJ, мм	13	20	27	47	68
ØK, мм	25	32	28	24	40
ØL H8, мм	22	30	40	65	82
ØM, мм	30	40	51	77	96
ØN, мм	102	116	118	123,5	153
ØO, мм	18	20	20	20	20
P, мм	72	83	92,5	104	115
Q, мм	102	118	118	123,5	153

КОМПЛЕКТАЦИЯ

Два варианта исполнения

Стандартное исполнение P Проходной цилиндр без предохранительного клапана и без коллектора охлаждающей жидкости.

Исполнение с коллектором СОЖ Проходной цилиндр без предохранительного клапана, оснащённый коллектором охлаждающей жидкости.
