01 · СТАНДАРТ
С коллектором СОЖ
Проходное исполнение с предохранительным клапаном, коллектором СОЖ и бесконтактными датчиками положения.
Эксклюзивный дилер PRAGATI Automation в России
Power chucking cylinders · PHS Series
Гидравлические цилиндры PRAGATI серии PHS
Высокоскоростные проходные цилиндры со встроенными пилотными обратными клапанами. Пять типоразмеров для современных токарных станков.
КОНСТРУКЦИЯ
Безопасная работа на высоких оборотах
Компактный алюминиевый корпус снижает момент инерции, а встроенные пилотные обратные клапаны удерживают давление при отказе гидросистемы.
- Пять моделей с различным проходным отверстием
- Рабочее давление до 40 бар
- Максимальная скорость до 8000 об/мин
- Контроль хода бесконтактными датчиками
- Коллектор СОЖ в стандартном исполнении
- Варианты с вращающейся подачей СОЖ
ВАРИАНТЫ ИСПОЛНЕНИЯ
Конфигурации серии PHS
02 · БАЗОВОЕ
Без коллектора и датчиков
Проходное исполнение с предохранительным клапаном, без коллектора СОЖ и без бесконтактных датчиков.
03 · ОПЦИЯ
Вращающаяся подача СОЖ
Перечисленные конфигурации могут поставляться с вращающимся соединением для подачи охлаждающей жидкости.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики моделей PHS
| Модель | Макс. тяговое усилие | Площадь поршня | Диаметр поршня | Ход поршня | Макс. скорость | Утечка при 30 бар / 50 °C | Масса | GD² |
|---|---|---|---|---|---|---|---|---|
| PHS-1036 | 2300 кг | 64 см² | 105 мм | 15 мм | 8000 об/мин | 30 | 12 кг | 0,015 кг·м² |
| PHS-1246 | 3200 кг | 89 см² | 125 мм | 15 мм | 7000 об/мин | 3 | 15 кг | 0,022 кг·м² |
| PHS-1552 | 5400 кг | 151 см² | 155 мм | 22 мм | 6200 об/мин | 4 | 22 кг | 0,058 кг·м² |
| PHS-1875 | 6500 кг | 182 см² | 180 мм | 25 мм | 4700 об/мин | 4 | 29 кг | 0,1 кг·м² |
| PHS-2091 | 8300 кг | 233 см² | 205 мм | 30 мм | 3800 об/мин | 4,5 | 36 кг | 0,16 кг·м² |
Значения утечки перенесены из исходного технического листа; обозначение единицы измерения в таблице производителя неоднозначно.

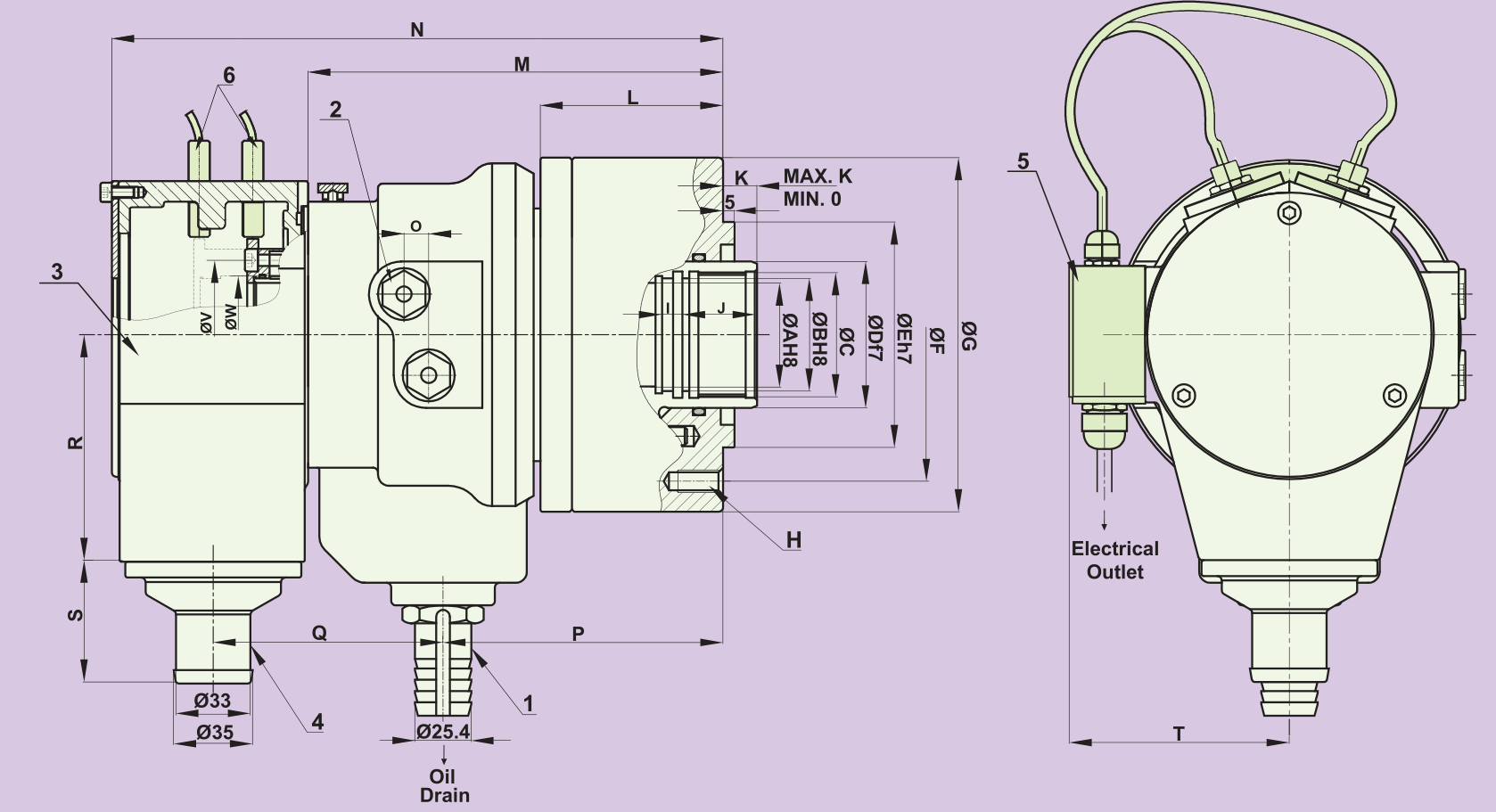

УСТАНОВОЧНЫЕ РАЗМЕРЫ
Габариты и присоединительные размеры
| Размер | PHS-1036 | PHS-1246 | PHS-1552 | PHS-1875 | PHS-2091 |
|---|---|---|---|---|---|
| ØA H8, мм | 36 | 46 | 52 | 75 | 91 |
| ØB H8, мм | 38 | 50 | 55 | 80 | 95 |
| C | M42×1,5 | M55×2,0 | M60×2,0 | M85×2,0 | M100×2,0 |
| ØD f7, мм | 48 | 65 | 70 | 95 | 110 |
| ØE h7, мм | 100 | 100 | 130 | 160 | 180 |
| ØF, мм | 135 | 157 | 192 | 215 | 245 |
| ØG, мм | 135 | 157 | 192 | 215 | 245 |
| H | 6-M10×17 | 12-M10×20 | 12-M10×20 | 12-M10×20 | 12-M12×24 |
| J, мм | 25 | 30 | 34 | 35 | 40 |
| K, мм | 15 | 15 | 22 | 25 | 30 |
| L, мм | 75 | 81 | 89 | 95 | 103 |
| M, мм | 167 | 184 | 200 | 224 | 250 |
| N, мм | 254 | 271 | 287 | 317 | 343 |
| O, мм | 10 | 11 | 12 | 17,5 | 20 |
| P, мм | 107 | 124 | 146 | 145 | 169 |
| Q, мм | 102,5 | 101 | 96 | 124,5 | 127 |
| R, мм | 99 | 100,5 | 91 | 161 | 180 |
| S, мм | 97,5 | 97,5 | 97,5 | 125 | 144,5 |
| T, мм | 167 | 169 | 169 | 214 | 234 |
Подключения по чертежу: дренаж утечки масла; соединения 3/8" BSP; коллектор и слив СОЖ; клеммная коробка; бесконтактные датчики контроля хода.
