Гидравлические цилиндры PRAGATI серии PSS

Высокоскоростные закрытоцентровые цилиндры со встроенными пилотными обратными клапанами. Четыре модели с тяговым усилием до 10 150 кг.

Подобрать цилиндр Характеристики

Гидравлический цилиндр PRAGATI серии PSS

КОНСТРУКЦИЯ

Компактный закрытоцентровой цилиндр

Высокопрочные алюминиевые компоненты обеспечивают долговечность и низкий момент инерции. Конструкция рассчитана на высокие частоты вращения современных токарных станков.

Четыре модели для разных тяговых усилий
Рабочее давление до 40 бар
Скорость вращения до 6000 об/мин
Пилотные обратные клапаны удерживают давление
Опциональные датчики контроля хода
Возможна вращающаяся подача СОЖ

ВАРИАНТЫ ИСПОЛНЕНИЯ

Конфигурации серии PSS

01 · СТАНДАРТ

С датчиками положения

Закрытоцентровое исполнение с предохранительным клапаном и бесконтактными датчиками контроля хода.

02 · БАЗОВОЕ

Без датчиков и кожуха

Закрытоцентровое исполнение с предохранительным клапаном, без датчиков положения и их защитного корпуса.

03 · ОПЦИЯ

Вращающаяся подача СОЖ

Обе конфигурации могут поставляться с вращающимся соединением для подачи охлаждающей жидкости.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики моделей PSS

Модель	Макс. тяговое усилие	Площадь поршня	Диаметр поршня	Ход поршня	Макс. скорость	Утечка при 30 бар / 50 °C	Масса	GD²
PSS-1020	2800 кг	79 см²	105 мм	20 мм	6000 об/мин	0,8	10 кг	0,0129 кг·м²
PSS-1225	4000 кг	113 см²	125 мм	25 мм	6000 об/мин	0,8	12 кг	0,0264 кг·м²
PSS-1530	5700 кг	160 см²	150 мм	30 мм	5500 об/мин	0,8	15 кг	0,053 кг·м²
PSS-2035	10 150 кг	290 см²	200 мм	35 мм	5500 об/мин	0,8	25 кг	0,1629 кг·м²

Значения утечки перенесены из исходного технического листа; обозначение единицы измерения в таблице производителя неоднозначно.

2800-10 150 кгтяговое усилие

20-35 ммход поршня

5500-6000частота вращения, об/мин

до 40 баррабочее давление

УСТАНОВОЧНЫЕ РАЗМЕРЫ

Габариты и присоединительные размеры

Размер	PSS-1020	PSS-1225	PSS-1530	PSS-2035
ØA H8	M20×2,5	M24×3,0	M30×3,5	M36×4,0
ØB H8, мм	21	25	31	37
ØC h6, мм	30	35	45	55
ØD h7, мм	80	110	110	120
ØE, мм	100	130	130	145
ØF, мм	137	162	190	245
ØG	6-M10×20	6-M12×24	12-M12×24	12-M16×30
H, мм	91	99	104	126
ØI max, мм	45	51	56	70
ØI min, мм	25	26	26	35
ØJ, мм	257	265	270	300
ØK, мм	158,5	166,5	171,5	192,5
ØL, мм	229,5	237,5	242,5	263,5
M, мм	56	44	55	65

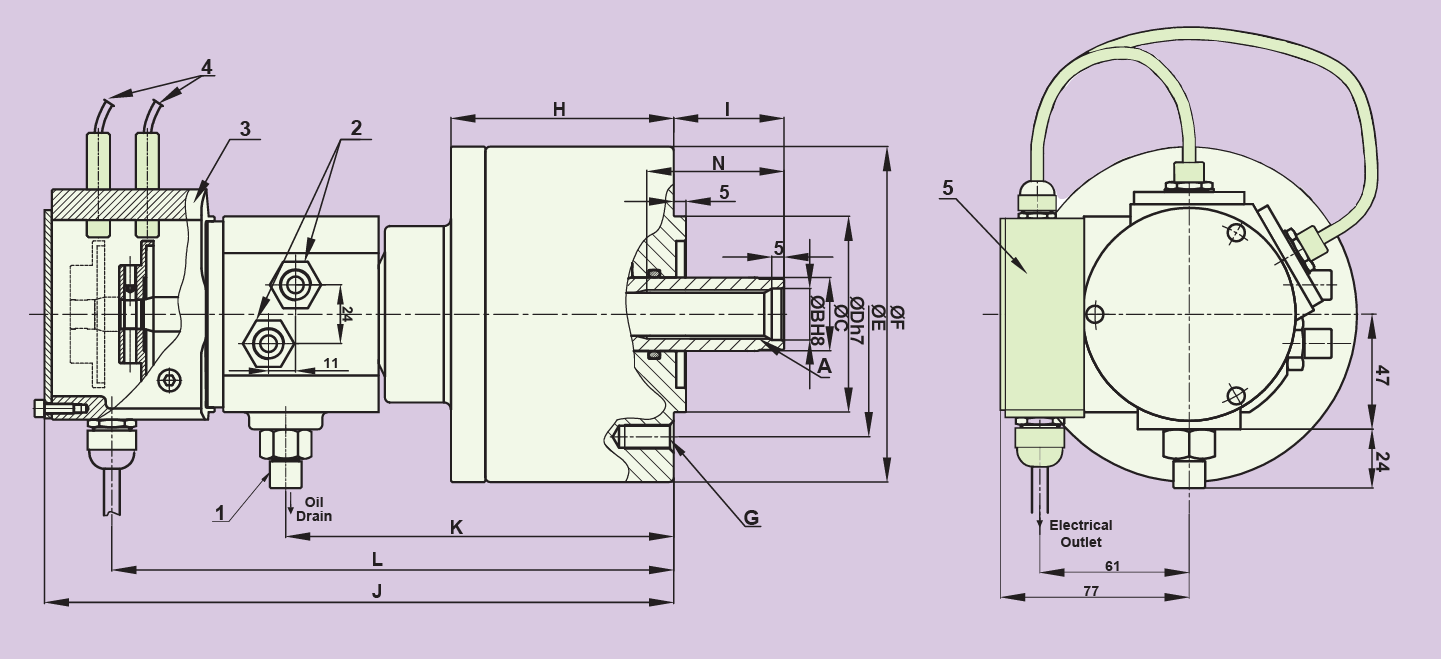

Подключения по чертежу: разъём 1/4" BSP; два соединения 3/8" BSP; корпус датчиков; бесконтактные датчики; клеммная коробка.
