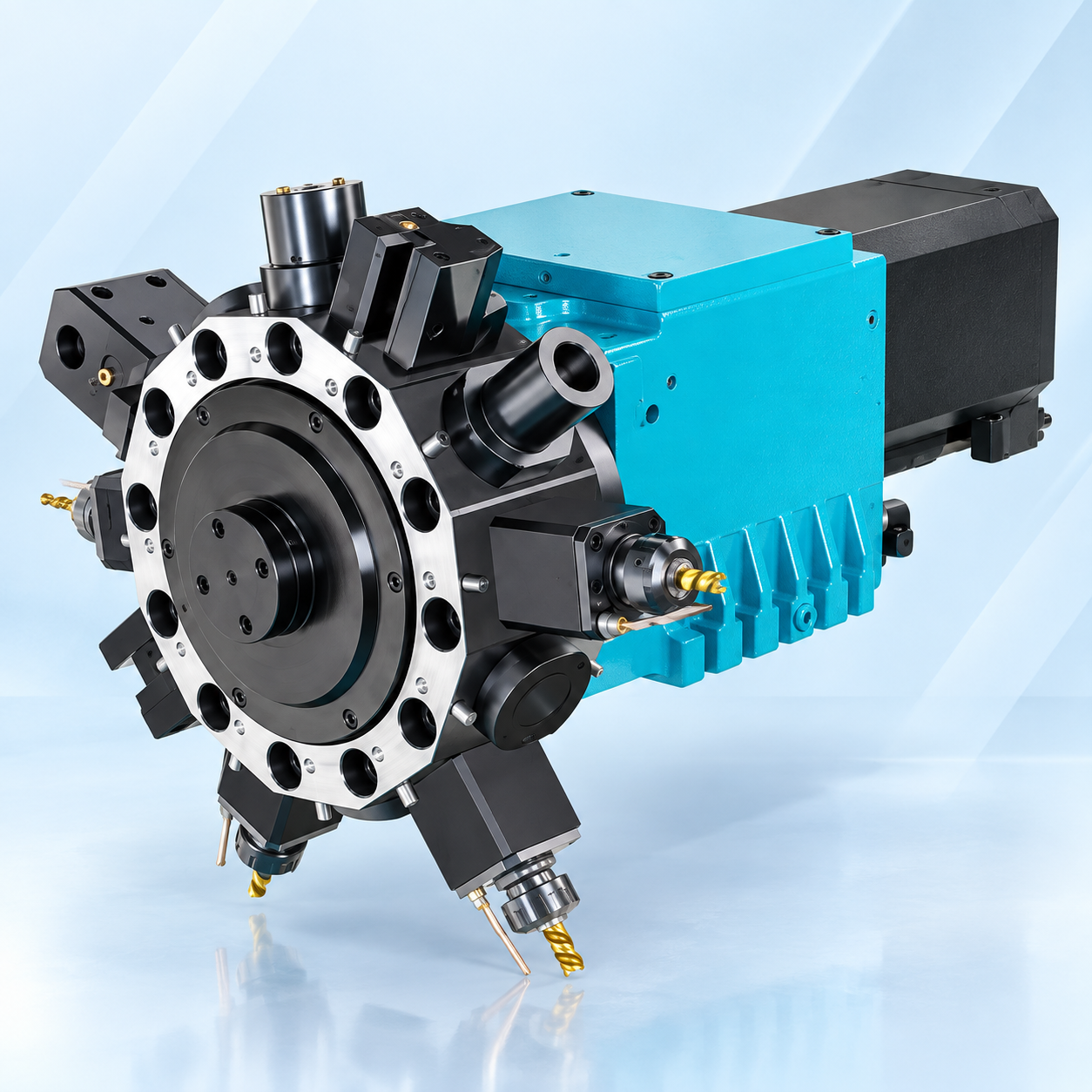

Гидравлическая револьверная головка HTP-100
Гидравлическая револьверная головка PRAGATI с параллельным кулачковым механизмом, двунаправленной индексацией и исполнением на 8 или 12 инструментальных позиций.
Основные характеристики
| Параметр | HTP-100 |
|---|---|
| Количество позиций | 8 или 12 |
| Точность индексации | ±6″ |
| Повторяемость позиционирования | ±2″ |
| Усилие зажима | 3800 кг |
| Рабочее давление гидросистемы | 35 кгс/см² |
| Расход | 30 л/мин |
| Масса с инструментальным диском | 105 кг |
| Размер муфты | 24190 |
8 и 12 инструментальных позиций
| Исполнение | Угол | Время | Угол | Время | Угол | Время |
|---|---|---|---|---|---|---|
| 8 позиций | 45° | 0,55 с | 90° | 0,95 с | 180° | 1,65 с |
| 12 позиций | 30° | 0,55 с | 90° | 1,30 с | 180° | 2,35 с |
Стандартные исполнения HTD
| Позиций | Обозначение | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| 8 | HTD-100-8-25-300 | 50 | 300 | 114 | 80 | 439 | 370 | 40 |
| 12 | HTD-100-12-25-410 | 50 | 410 | 114 | 80 | 549 | 470 | 40 |
Дополнительные диски: 8 позиций: HTD-100-8-25-304, B=304 мм, C=110 мм; 12 позиций: HTD-100-12-25-350, B=350 мм, C=110 мм.
Все размеры дисков указаны в миллиметрах.

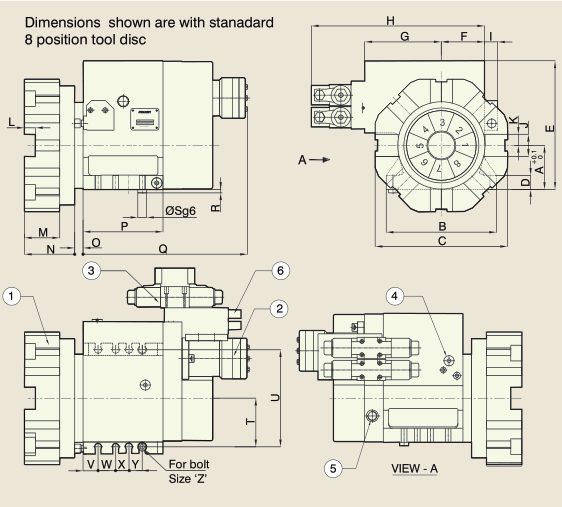

Основные установочные размеры
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| 100 | 250 | 300 | 32 | 292 | 98 | 174 | 401 |
Размеры приведены для стандартного 8-позиционного инструментального диска.
Конфигурация модели
Укажите размер, число позиций, размер диска по плоскостям и вариант монтажа.
- R - стандартный задний монтаж
- F - передний монтаж
- 8 или 12 позиций
- Поставка возможна без клапанов на головке
Быстрая гидравлическая индексация
Встроенный гидроцилиндр размыкает муфту, гидромотор поворачивает кулачковый вал, а параллельный индексирующий механизм переводит диск в следующую позицию. После достижения позиции головка снова зажимается.
- Плавное индексирование тяжёлого диска
- Работа в обоих направлениях по кратчайшему пути
- Закрытый механизм с масляной ванной
- Раздельное размещение электрических элементов
Подобрать HTP-100 под ваш станок
Пришлите модель станка, число позиций, размер диска, схему монтажа и параметры гидростанции.
