SMT-A
Осевое расположение приводных инструментов. Модели SMT-80A и SMT-100A.
Эксклюзивный дилер PRAGATI Automation в России
Single motor live tool turrets
Приводные револьверные головки SMT-A и SMT-R
Высокоскоростные головки с одним двигателем для индексирования и привода вращающегося инструмента. Осевое и радиальное исполнения, модели с высотой центров 100 и 125 мм.
Подобрать головку
SMT-A · осевая
SMT-R · радиальнаяКОНСТРУКЦИЯ
Жёсткий гидравлический зажим
Гидравлическое усилие фиксации обеспечивает устойчивость при обработке, а подача СОЖ высокого давления через центр головки улучшает охлаждение инструмента.
- Один двигатель для индексации и приводного инструмента
- 8 или 12 инструментальных позиций
- Гидравлическое зажатие с усилием до 4050 кгс
- Внутренняя подача СОЖ высокого давления
- Варианты VDI 30 и VDI 40
- Время перехода к следующей позиции от 0,14 с
SMT-R
Радиальное расположение. Подходит для обратной обработки на станках с контршпинделем без потери производительности.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Модели SMT 80 и SMT 100
| Параметр | Ед. | SMT-100A / SMT-100R | SMT-80A / SMT-80R |
|---|---|---|---|
| Высота центров | мм | 125 | 100 |
| Количество позиций | шт. | 8 / 12 | 8 / 12 |
| Момент инерции перемещаемых масс | кг·м² | 3,2 | 1,8 |
| Индексация к следующей позиции | с | 0,16 | 0,14 |
| Частичный шаг без разгона и торможения | с | 0,05 | 0,04 |
| Время зажима | с | 0,1 | 0,1 |
| Время разжима | с | 0,1 | 0,1 |
| Частота индексирования | мин⁻¹ | 16 | 20 |
| Гидравлическое давление | кгс/см² | 50 | 50 |
| Усилие зажима | кгс | 4050 | 2300 |
| Масса без диска и двигателя | кг | 130 | 110 |
| Двигатель Fanuc | — | α3 | α2 |
| Двигатель Siemens | — | 1FT6086 | 1FT6084 |
8 / 12инструментальных позиций
0,14–0,16 синдексация к следующей позиции
2300–4050 кгсусилие зажима
VDI 30 / 40размер приводного инструмента
ОСЕВОЕ ИСПОЛНЕНИЕ

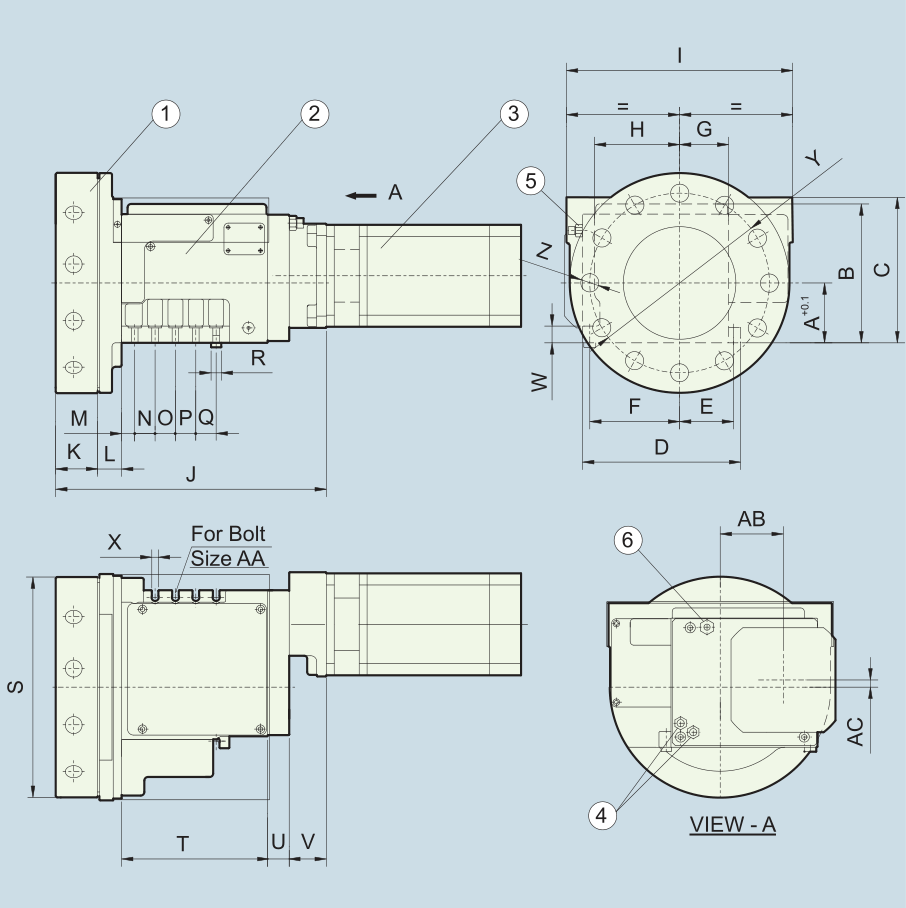

Размеры SMT-A
Габариты осевых моделей SMT-100A и SMT-80A. Все линейные размеры указаны в миллиметрах.
| Размер | SMT-100A | SMT-80A |
|---|---|---|
| A | 125 | 100 |
| B | 272 | 232 |
| C | 285 | 243 |
| D | 325 | 264 |
| E | 110 | 90 |
| F | 185 | 150 |
| G | 100 | 82 |
| H | 175 | 142 |
| I | 424 | 378 |
| J | 524 | 558 |
| K | 75 | 70 |
| L | 47 | 40 |
| M | 24 | 22 |
| N / O / P / Q | 40 | 34 |
| R | 26 | 20 |
| S | 422 | 368 |
| T | 290 | 244 |
| U | 50 | 36 |
| V | 62 | 68 |
| W | 25 | 25 |
| X | 13 | 11 |
| Y | 340 | 300 |
| Z | VDI 40 | VDI 30 |
| AA | M12 | M10 |
| AB | 125 | 105 |
| AC | 25 | 12 |
Обозначения SMT-A: 1 — инструментальный диск; 2 — головка; 3 — двигатель; 4 — гидравлические подключения; 5 — вход СОЖ; 6 — электрический вывод.
РАДИАЛЬНОЕ ИСПОЛНЕНИЕ

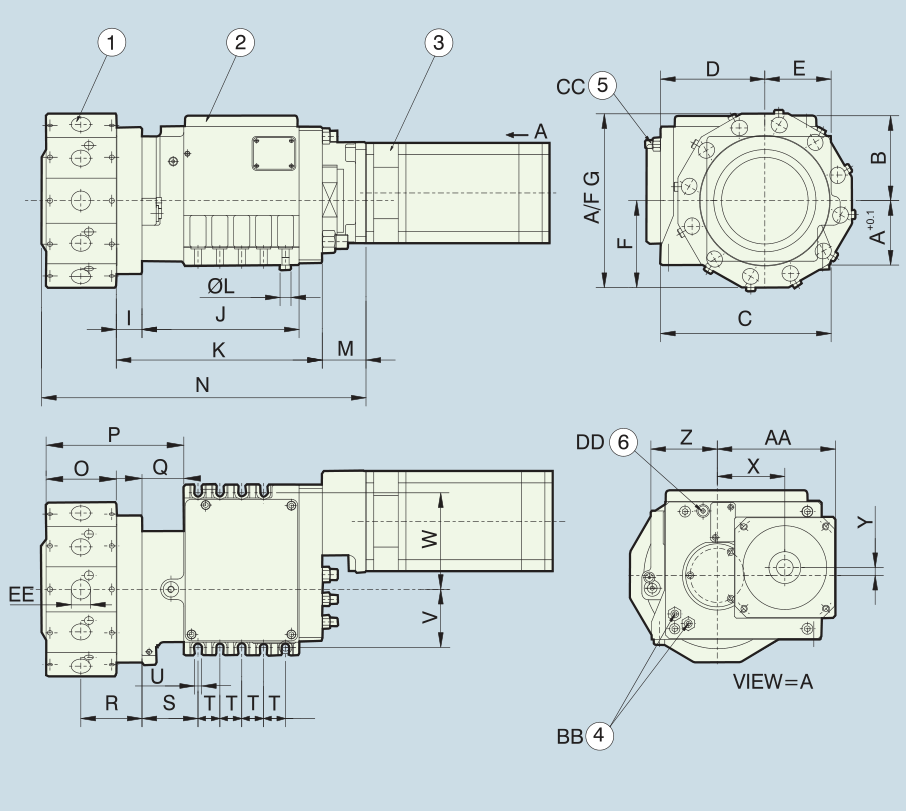

Размеры SMT-R
Габариты радиальных моделей SMT-100R и SMT-80R. Все линейные размеры указаны в миллиметрах.
| Размер | SMT-100R | SMT-80R |
|---|---|---|
| A | 125 | 100 |
| B | 160 | 106 |
| C | 325 | 244 |
| D | 200 | 162 |
| E | 121 | 82 |
| F | 160 | 135 |
| A/F G | 320 | 270 |
| I | 47 | 40 |
| J | 290 | 244 |
| K | 387 | 320 |
| ØL | 20 | 20 |
| M | 68 | 53 |
| N | 595 | 490 |
| O | 114 | 90 |
| P | 240 | 195 |
| Q | 79 | 65 |
| R | 121 | 95 |
| S | 103 | 87 |
| T | 40 | 34 |
| U | под M12 | под M10 |
| V | 110 | 70 |
| W | 185 | 150 |
| X | 125 | 105 |
| Y | 25 | 15 |
| Z | 121 | 103 |
| AA | 212 | 192 |
| BB | 1/4" BSP | 1/4" BSP |
| CC | 3/8" BSP | 3/8" BSP |
| DD | M12×1 | M12×1 |
| EE | VDI 40 | VDI 30 |
Обозначения SMT-R: 1 — инструментальный диск; 2 — головка; 3 — двигатель; 4 — гидравлические подключения; 5 — вход СОЖ; 6 — электрический вывод.
