Square tool turrets · SQT Series
Квадратные револьверные головки PRAGATI SQT
Четырёхпозиционные головки для токарных станков с высокой силой зажима, быстрым индексированием и точным повторным позиционированием.
ОСОБЕННОСТИ
Надёжная фиксация без подъёма планшайбы
Торцевая трёхчастная муфта позволяет индексировать головку без подъёма. Кулачковый механизм и пакет тарельчатых пружин обеспечивают быстрое и плавное зажатие.
- Подходит для токарных станков с ЧПУ
- Высокая точность повторного позиционирования
- Быстрое индексирование с пружинным зажимом
- Высокое усилие фиксации
- Электрооборудование защищено от попадания СОЖ
- Закрытая влагозащищённая конструкция
МОДЕЛЬНЫЙ РЯД
Выберите серию SQT
Масса 14–15 кг
Масса 24–38 кг
Масса 35–43 кг
Масса 44–47 кг
ТЕХНИЧЕСКИЕ ДАННЫЕ
Сравнение серий
| Параметр | SQT 130 | SQT 160 | SQT 190 | SQT 200 |
|---|---|---|---|---|
| Сила зажима | 700 кг | 1400 кг | 2100 кг | 3200 кг |
| Индексация 90° | 1,5 с | 1,7 с | 1,7 с | 1,7 с |
| Индексация 180° | 2,0 с | 2,3 с | 2,4 с | 2,4 с |
| Индексация 270° | 2,6 с | 3,0 с | 3,2 с | 3,2 с |
| Частота индексирования | 8 мин⁻¹ | 8 мин⁻¹ | 8 мин⁻¹ | 8 мин⁻¹ |
| Мощность двигателя | 0,6 кВА | 0,8 кВА | 0,8 кВА | 0,9 кВА |
| Номинальный ток | 0,8 А | 1,1 А | 1,1 А | 1,2 А |
УСТАНОВОЧНЫЕ РАЗМЕРЫ
Исполнения и габаритные размеры
| Серия | Модель | Станок | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130 | 134-51 | 0625 | 134 | 15 | 15,5 | 20,5 | 160 | 29 | 51 | 138 | 67 | 67 | 134 | 83,5 | 147,5 | 58 | 62 | 47 | 43 | 52 | 48 | M8 | 14 |
| 130 | 136-57 | 6125 | 136 | 16 | 21,5 | 14,5 | 166 | 31 | 57 | 148 | 68 | 68 | 136 | 83,5 | 147,5 | 57 | 69 | 51 | 57 | 51 | 57 | M10 | 15 |
| 160 | 166-70 | 6132 | 166 | 20 | 21 | 23,5 | 196 | 40 | 70 | 180 | 83 | 83 | 166 | 87 | 149 | 71 | 85 | 65 | 65 | 65 | 65 | M12 | 25 |
| 160 | 166-81 | 6140 | 166 | 25 | 21 | 23,5 | 202 | 37 | 81 | 192 | 83 | 83 | 177 | 87 | 149 | 71 | 97 | 71 | 81 | 71 | 81 | M12 | 26 |
| 160 | 166-115 | 6150 | 166 | 25 | 55 | 10,5 | 236 | 37 | 115 | 192 | 83 | 83 | 177 | 87 | 149 | 71 | 97 | 71 | 81 | 71 | 81 | M12 | 31 |
| 160 | 166-121 | 6150 | 166 | 25 | 61 | 16,5 | 242 | 37 | 121 | 192 | 83 | 83 | 177 | 87 | 149 | 71 | 97 | 71 | 81 | 71 | 81 | M12 | 32 |
| 160 | 166-125 | 6150 | 166 | 25 | 65 | 20,5 | 246 | 37 | 125 | 192 | 83 | 83 | 177 | 87 | 149 | 71 | 97 | 71 | 97 | 71 | 81 | M12 | 32 |
| 160 | 163-110 | 6132 | 163 | 22 | 21 | 23,5 | 198 | 40 | 70 | 175 | 81,5 | 81,5 | 177 | 87 | 149 | 65,5 | 80,5 | 61,5 | 64,5 | 61,5 | 64,5 | M12 | 24 |
| 160 | 180-110 | 21180 | 180 | 28 | 58 | 5,5 | 239 | 45 | 110 | 192 | 90 | 90 | 184 | 87 | 149 | 78 | 90 | 78 | 74 | 78 | 74 | M12 | 38 |
| 190 | 192-81 | 6140 | 192 | 25 | 30,5 | 14 | 219 | 41 | 81 | 196 | 96 | 96 | 192 | 86 | 149 | 81 | 87 | 76 | 76 | 76 | 76 | M12 | 35 |
| 190 | 192-110 | 6150 | 192 | 25 | 59,5 | 15 | 248 | 41 | 110 | 196 | 96 | 96 | 192 | 86 | 149 | 81 | 87 | 76 | 76 | 76 | 76 | M12 | 41 |
| 190 | 192-125 | 6150 | 192 | 25 | 74,5 | 30 | 263 | 41 | 125 | 196 | 96 | 96 | 192 | 86 | 149 | 81 | 87 | 76 | 76 | 76 | 76 | M12 | 43 |
| 200 | 200-110 | 6163 | 200 | 25 | 30,5 | 14 | 234 | 40 | 110 | 200 | 100 | 100 | 200 | 86 | 149 | 89 | 89 | 65 | 65 | 75 | 75 | M12 | 44 |
| 200 | 200-120 | 6163 | 200 | 32 | 30,5 | 14 | 244 | 50 | 120 | 200 | 100 | 100 | 200 | 86 | 149 | 89 | 89 | 65 | 65 | 75 | 75 | M12 | 47 |

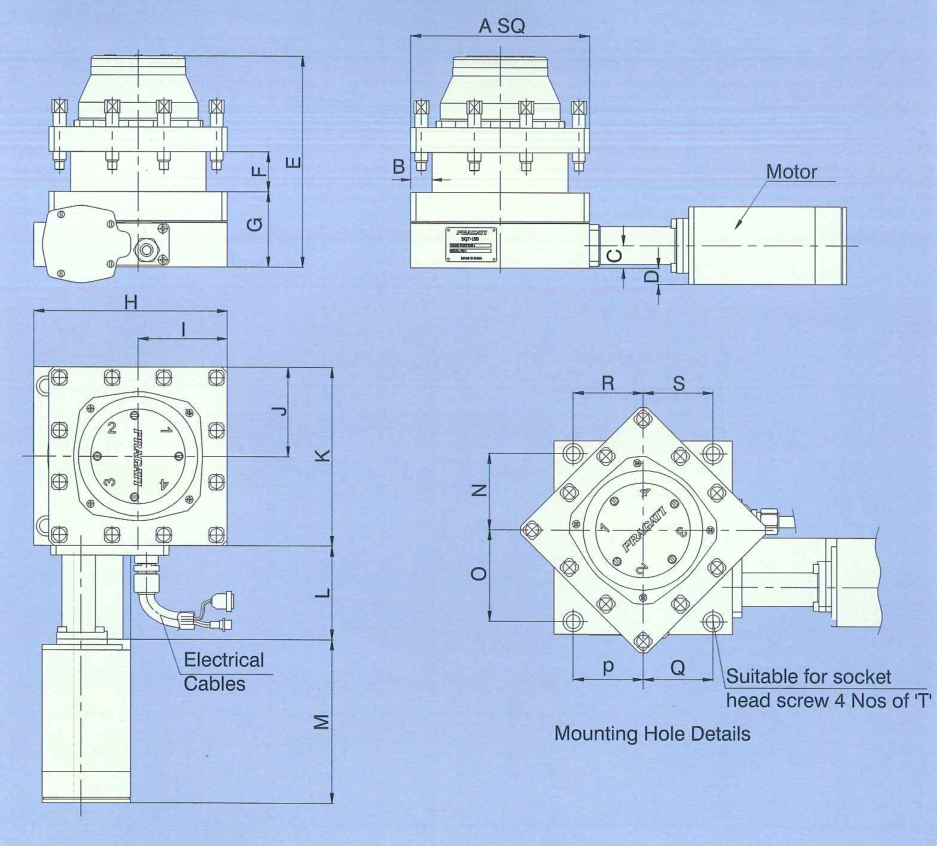

Размеры: все линейные значения A–S указаны в миллиметрах. Параметр T — резьба четырёх монтажных отверстий под винты с цилиндрической головкой.
