SERVO TOOL TURRETS

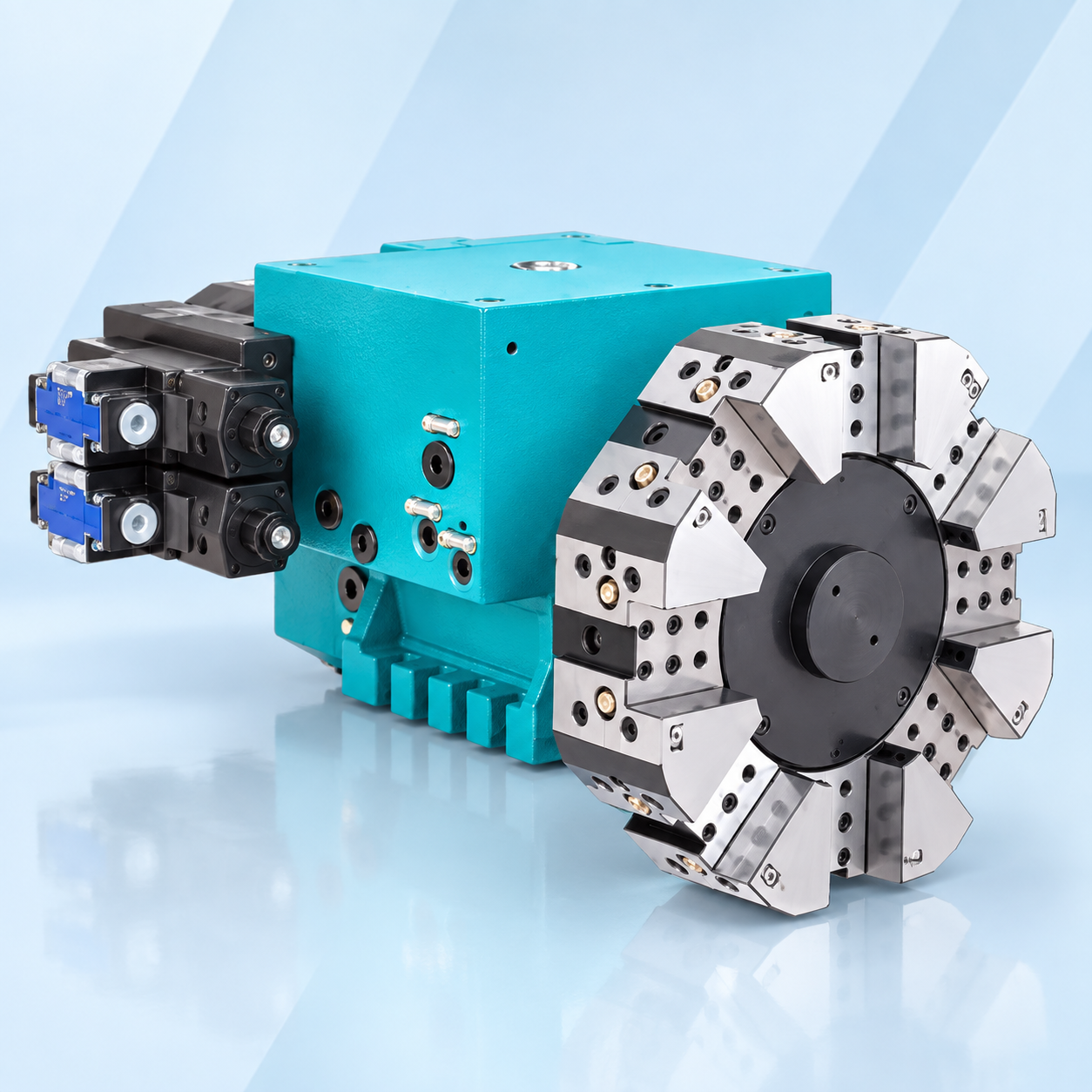

Сервоприводные револьверные головки STP
Высокоскоростная серия для токарных станков: плавная безударная индексация, гидравлическая фиксация и четыре типоразмера — STP‑63, STP‑80, STP‑100 и STP‑125.
ПРЕИМУЩЕСТВА
Быстрая и плавная смена позиции
Серводвигатель обеспечивает бесступенчатую индексацию без ударных нагрузок, а гидравлический зажим повышает жёсткость и стабильность узла при обработке.
- Быстрая бесступенчатая индексация без ударов
- Гидравлическая фиксация с рабочим давлением 30 бар
- Взаимозаменяемость с револьверными головками серии BTP
- Комплектная поставка с серводвигателем и сервоприводом
- Стандартные исполнения на 8 или 12 позиций; 10 позиций — по согласованию
STP SERIES
STP‑63Масса 40 кгЧастота индексации 25 мин⁻¹
STP SERIES
STP‑80Масса 52 кгЧастота индексации 20 мин⁻¹
STP SERIES
STP‑100Масса 70 кгЧастота индексации 16 мин⁻¹
STP SERIES
STP‑125Масса 115 кгЧастота индексации 12 мин⁻¹
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сравнение моделей STP
| Параметр | Ед. | STP‑63 | STP‑80 | STP‑100 | STP‑125 |
|---|---|---|---|---|---|
| Количество позиций | — | 8 / 12 | 8 / 12 | 8 / 12 | 8 / 12 |
| Допустимый массовый момент инерции | кг·м² | 0,8 | 1,8 | 3,2 | 6,3 |
| Время индексации на соседнюю позицию, 30° | с | 0,10 | 0,12 | 0,16 | 0,21 |
| Время частичного шага без разгона и торможения | с | 0,06 | 0,07 | 0,09 | 0,11 |
| Время разблокировки головки | с | 0,11 | 0,12 | 0,13 | 0,20 |
| Время фиксации головки | с | 0,10 | 0,10 | 0,10 | 0,10 |
| Частота индексации при угле переключения 90° | мин⁻¹ | 25 | 20 | 16 | 12 |
| Давление гидросистемы | бар | 30 | 30 | 30 | 30 |
| Масса без инструментального диска | кг | 40 | 52 | 70 | 115 |

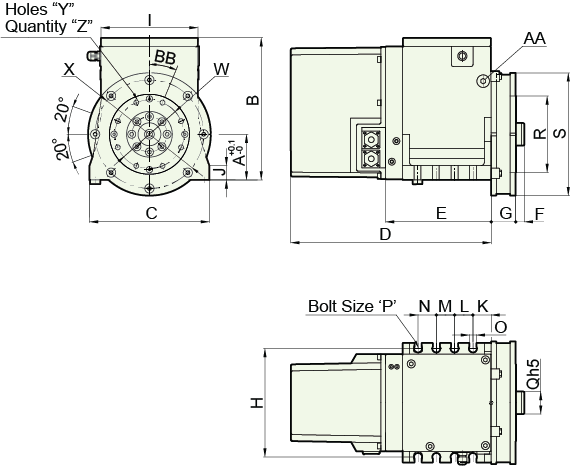

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Чертёж и таблица размеров
| Размер | STP‑63 | STP‑80 | STP‑100 | STP‑125 |
|---|---|---|---|---|
| A | 63 | 80 | 100 | 125 |
| B | 223 | 249 | 270 | 318 |
| C | 185 | 210 | 250 | 310 |
| D | 331 | 351 | 358 | 380 |
| E | 165 | 185 | 190 | 215 |
| F | 15 | 15 | 15 | 15 |
| G | 40 | 43 | 47 | 50 |
| H | 165 | 190 | 220 | 280 |
| I | 146 | 170 | 200 | 246 |
| J | 20 | 25 | 32 | 40 |
| K | 24 | 32 | 34 | 30 |
| L | 30 | 32 | 40 | 44 |
| M | 30 | 32 | 30 | 43 |
| N | 30 | 32 | 30 | 43 |
| O | 10 | 12 | 13 | 17 |
| P | M8 | M10 | M12 | M16 |
| Q | 30 | 40 | 50 | 63 |
| R | 102 | 134 | 162 | 204 |
| S | 175 | 215 | 250 | 310 |
| W | 90 | 120 | 145 | 185 |
| X | 150 | 190 | 226 | 280 |
| Y | M8 | M10 | M10 | M12 |
| Z | 8 | 8 | 12 | 12 |
| AA | 1/4″ | 3/8″ | 3/8″ | 3/8″ |
| BB | 22,5° | 22,5° | 0° | 0° |
Подобрать револьверную головку STP
Укажите модель станка, число позиций, размеры инструментального диска и требования к циклу индексации.
Характеристики и размеры перенесены из материалов PRAGATI Automation. Производитель оставляет за собой право изменять конструкцию и параметры оборудования.
