Vertical tool turret · VTP Series
Револьверная головка VTP-250
Вертикальная инструментальная головка с трёхчастной муфтой Хирта, абсолютным энкодером и внутренней подачей СОЖ.
Запросить предложение
КОНСТРУКЦИЯ
Точность и жёсткость фиксации
Трёхчастная муфта Хирта индексируется без подъёма планшайбы. Закрытый механизм со смазкой защищён от стружки и охлаждающей жидкости.
- Высокая точность повторного позиционирования
- Абсолютный энкодер обратной связи
- Защищённые электрические компоненты
- Встроенная подача СОЖ к инструменту
- Моментный электродвигатель
- Четыре отверстия под болты M16
ХАРАКТЕРИСТИКИ
Технические параметры VTP-250
| Параметр | Значение |
|---|---|
| Хвостовик инструмента | 32 мм |
| Момент инерции перемещаемых масс | 7 кг·м² |
| Точность индексирования | ±6″ |
| Точность повторного позиционирования | ±2″ |
| Индексация на 90° с зажимом | 2,5 с |
| Частота индексирования | 3 мин⁻¹ |
| Масса без инструмента | 135 кг |
600 Н·м опрокидывающий момент вниз F1×b
600 Н·м касательный момент F2×b
390 Н·м опрокидывающий момент вверх F3×b
200 Н·м момент дисбаланса P×b

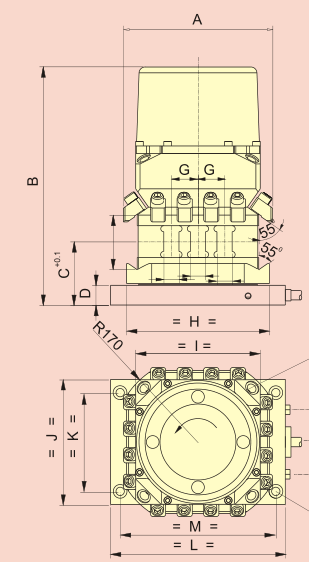

ГАБАРИТЫ
Размеры VTP-250
| Размер | Значение, мм |
|---|---|
| A | 285 |
| B | 410 |
| C | 125 |
| D | 33 |
| E | 115 |
| F | 25 |
| G | 50 |
| H | 291 |
| I | 250 |
| J | 260 |
| K | 210 |
| L | 363 |
| M | 328 |
Подключения: вход и выход СОЖ 3/8" BSP, дополнительный вход СОЖ и электрический кабель. Установочные отверстия — 4 шт. под болты M16.
